بچینگ پلانت بتن چگونه کار میکند؟
نحوه کار بچینگ پلانت
بچینگ پلانت به چهار بخش اصلی تقسیم میشود: توزین سنگدانه، توزین پودر (شامل سیمان، خاکستر بادی، مواد حجیمکننده و غیره)، آب و افزودنیها، و همچنین انتقال و ذخیرهسازی. سیستم میکسر مرکزی شامل اجزای مختلفی از جمله منبع تغذیه، رابط کاربری انسان و ماشین، و فرآیند اولیه سیستم است که شامل شماره دستورالعمل، نوع بتن، میزان افت بتن، تولیدکنندگان و دیگر اطلاعات مرتبط میباشد. بر اساس مقدار وزنی که هر سیلو حمل میکند، لودسل ها (حسگرهای وزن) اقدام به تشخیص و ارسال سیگنالهای مربوط به وضعیت پر یا خالی بودن مواد میکنند. این اطلاعات به اپراتور کمک میکند تا تصمیم بگیرد آیا برنامه کنترل برای شروع فرآیند مخلوط کردن فعال شود یا خیر.
پس از این مرحله، موتور نوار نقاله سنگدانه ها روشن میشود تا مواد را به مخزن اندازهگیری منتقل کند. سپس شیرهای مخزن خاکستر بادی و سیمان باز شده و اسکرو حلزونی برای انتقال خاکستر و سیمان به مخزن اندازهگیری شروع به کار میکند؛ همچنین شیرهای مخزن آب و کنترل برای افزودنیها باز میشوند تا آب و افزودنیها به مخزن اندازهگیری منتقل گردند. پس از اینکه مقادیر اندازهگیری شده با نیازهای تعیین شده مطابقت داشت، درب مخزن اندازهگیری باز میشود و مواد اولیه به داخل میکسر ریخته میشوند. در نهایت، درب میکسر باز شده و مواد به داخل میکسر بتن وارد میشوند.
کارخانه بتن، که به عنوان کارخانه مخلوط یا بچینگ پلانت (Batching Plant) نیز شناخته میشود، دستگاهی است که مواد مختلف را ترکیب کرده و بتن را تولید میکند. برخی از این مواد اولیه شامل شن، آب، سنگدانه (مانند سنگها و شن)، خاکستر بادی، پتاس و سیمان میباشد.
یک کارخانه بتن میتواند دارای اجزا و تجهیزات متنوعی باشد که شامل، اما نه محدود به موارد زیر است:
1. میکسرها: که میتوانند به صورت مایل یا افقی باشند و در برخی موارد هر دو نوع وجود دارند. میکسرها مرکز اصلی فرآیند تولید بتن در بچینگ پلانت به شمار میروند.
2. کنتور آب: حجم آب مورد نیاز در هر بچ توسط کنتور آب اندازه گیری می شود.
3. حلزونیهای انتقال سیمان: این قسمت وظیفه انتقال سیمان از سیلوها به باسکول سیمان را بر عهده دارد.
4. نوار نقالهها: برای انتقال مواد اولیه به بخشهای مختلف کارخانه.
5. فیدر (مخازن سنگدانه): برای نگهداری و توزیع سنگدانهها.
6. باسکول سیمان: برای جمعآوری و توزیع سیمان.
7. گرمکنها: برای افزایش دمای مخلوط بتن در شرایط خاص.
8. سردکنها: برای کاهش دمای مخلوط بتن در مواقع ضروری.
9. سیلوهای سیمان: برای ذخیرهسازی سیمان به صورت ایمن و کارآمد، ایستگاه مرکز بتن تعیین کننده تعداد سیلوهای مورد نیاز است.
10. سیستمهای کنترل کارخانه بتن آماده: برای مدیریت و نظارت بر فرآیند تولید بتن.
11. اتاق اپراتور: این قسمت کنترل تمامی دریچه ها و وزن و مقدار مصالح توسط یک نفر اپراتور انجام می شود.
این اجزا به صورت هماهنگ عمل کرده و فرآیند تولید بتن را تسهیل میکنند، به طوری که کیفیت و کارایی نهایی محصول تضمین شود.
معرفی میکسرها
1.توین شفت:
میکسر توین شفت بتن یا میکسر دو محوری جهت تولید بتن با کیفیت عالی و سرعت عمل بالا مورد استفـاده قرار می گیرد. این دستگاه در ظـرفیت های 0.5 تا 5 متر مکعب تـولید و استفاده می شود. الکتروموتور و گیربکس میکسر با توجه به ظرفیت و کیفیت ساخت دستگاه تعیین می گردد. همچنین سیستم باز و بست دریچه پنوماتیک یا هیدرولیک است و داخل میسکر هم کاشی بندی از جنس چدن می باشد.

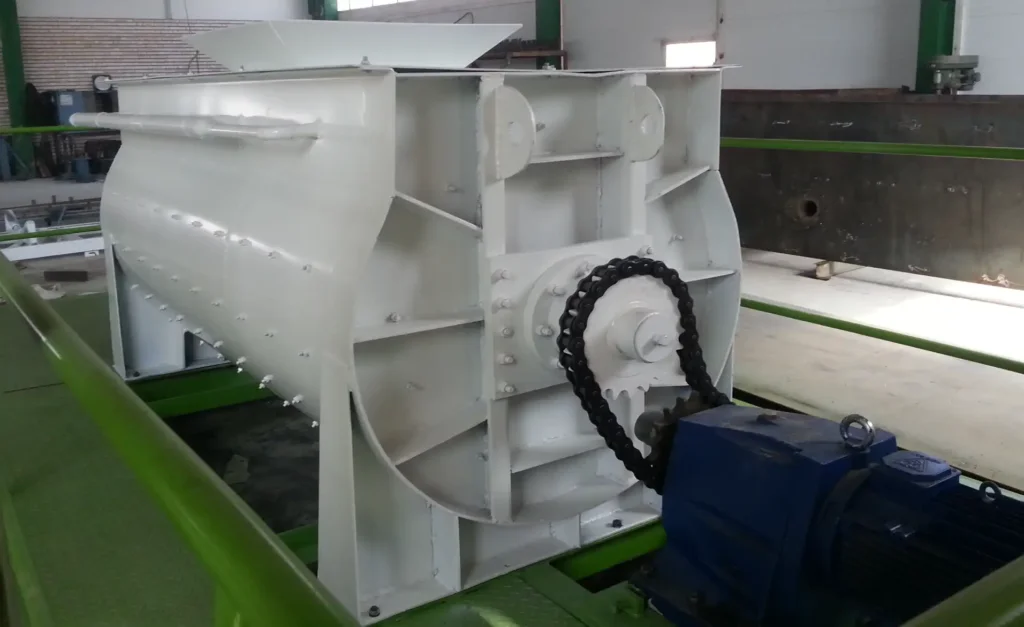

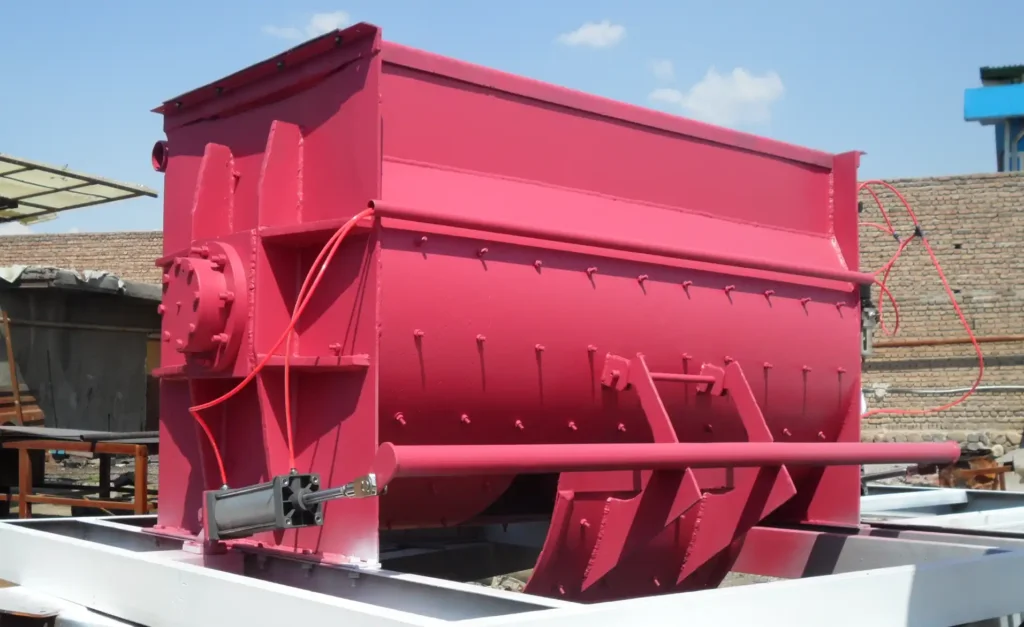

2. وان شفت:
میکسر تک محوره یا وان شفت یکی از محبوب ترین میکسر های بتن برای انواع بچینگ ها و پروژه های حساس و متوسط طراحی و ساخته شده است.
میکسر وان شفت از یک محور با پره هایی با زوایای ویژه طراحی می شود تا بتواند بتن را به صورت سه بعدی مخلوط نموده و در نهایت بتن از کیفیت بالایی برخوردار باشد.

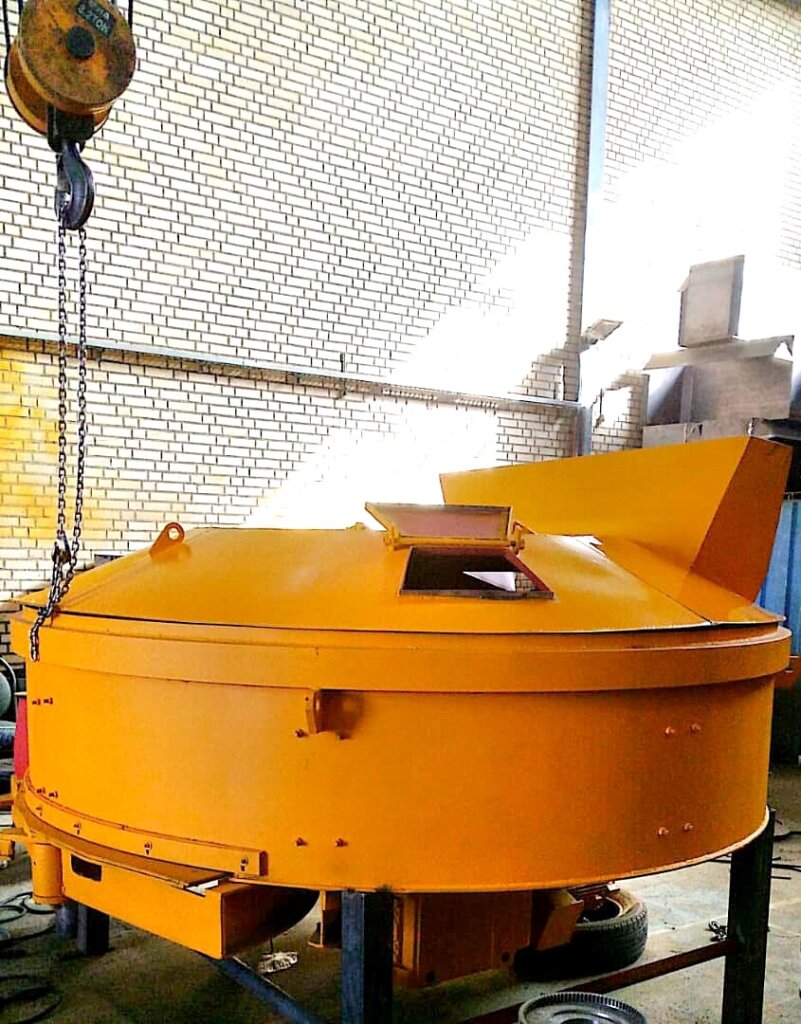

3. پن میکسر:
تفاوت بین میکسر بتن توین شفت و میکسر بتن وان شفت:
میکسر بتن مواد اولیه مختلف را مخلوط کرده و سپس انواع مختلفی از محصولات بتنی را تولید میکند که در بسیاری از پروژههای ساختمانی مورد نیاز است. گفته میشود که میکسرهای بتن نقش حیاتی در کارخانههای مخلوط کردن بتن و بسیاری از پروژههای ساختمانی ایفا میکنند. در اینجا میخواهیم تفاوتهای کلیدی بین میکسر بتن توین شفت و میکسر بتن وان شفت را بررسی کنیم.
تفاوت در سیستم محرکه
سیستم محرکه میکسر بتن وان شفت از ساختار انتقال زنجیری استفاده میکند، در حالی که میکسر بتن توین شفت از ساختار تسمه V نوع و دنده لغزشی بهره میبرد. در مقایسه با میکسر بتن وان شفت، میکسر بتن توین شفت دارای نویز کاری پایین، عملیات آسان و قابلیت اطمینان بالا است که کاربرد وسیعی در کارخانههای بزرگ تولید بتن دارد.
تفاوت در اثر همزدن
اثر همزدن میکسر بتن وان شفت با توجه به انواع مختلف بتن متفاوت است. با این حال، اثرات مخلوط کردن این دو میکسر تقریباً در هنگام مخلوط کردن بتن معمولی یکسان است. اما اثر مخلوط کردن میکسر بتن تک شفت در هنگام همزدن محصولات بتنی با استاندارد بالا نسبتاً ضعیفتر است. به طور خلاصه، اثر کلی مخلوط کردن میکسر بتن توین شفت بهتر از میکسر بتن وان شفت است که همچنین دارای سایش و فرسودگی کمتری است.
تفاوت در عملکرد تخلیه
اندازه دهانه تخلیه میکسر بتن وان شفت به اندازه میکسر بتن توین شفت انعطافپذیر نیست و در فرآیند تولید واقعی، تنظیم آن دشوار است. با این حال، میکسر بتن توین شفت میتواند به طور مؤثری این مشکل را حل کند و عملکرد تخلیه نسبتاً خوبی دارد. این موضوع بهترین توضیح را برای کاربرد وسیع میکسر بتن توین شفت در بسیاری از کارخانههای مخلوطکننده بتن تجاری فراهم میکند.
